本检测方法，依据国家标准：水质多环芳烃的测定液液萃取和固相萃取高效液相色谱法（HJ 478-2009）

方法提要：用正己烷萃取水中多环芳烃（PAHs），萃取液经硅胶柱净化，用二氯甲烷和正己烷的混合溶剂洗脱，洗脱液浓缩后，用具有紫外检测器的高效液相色谱仪分离检测。

标准谱图

样品谱图

精准度

检测限

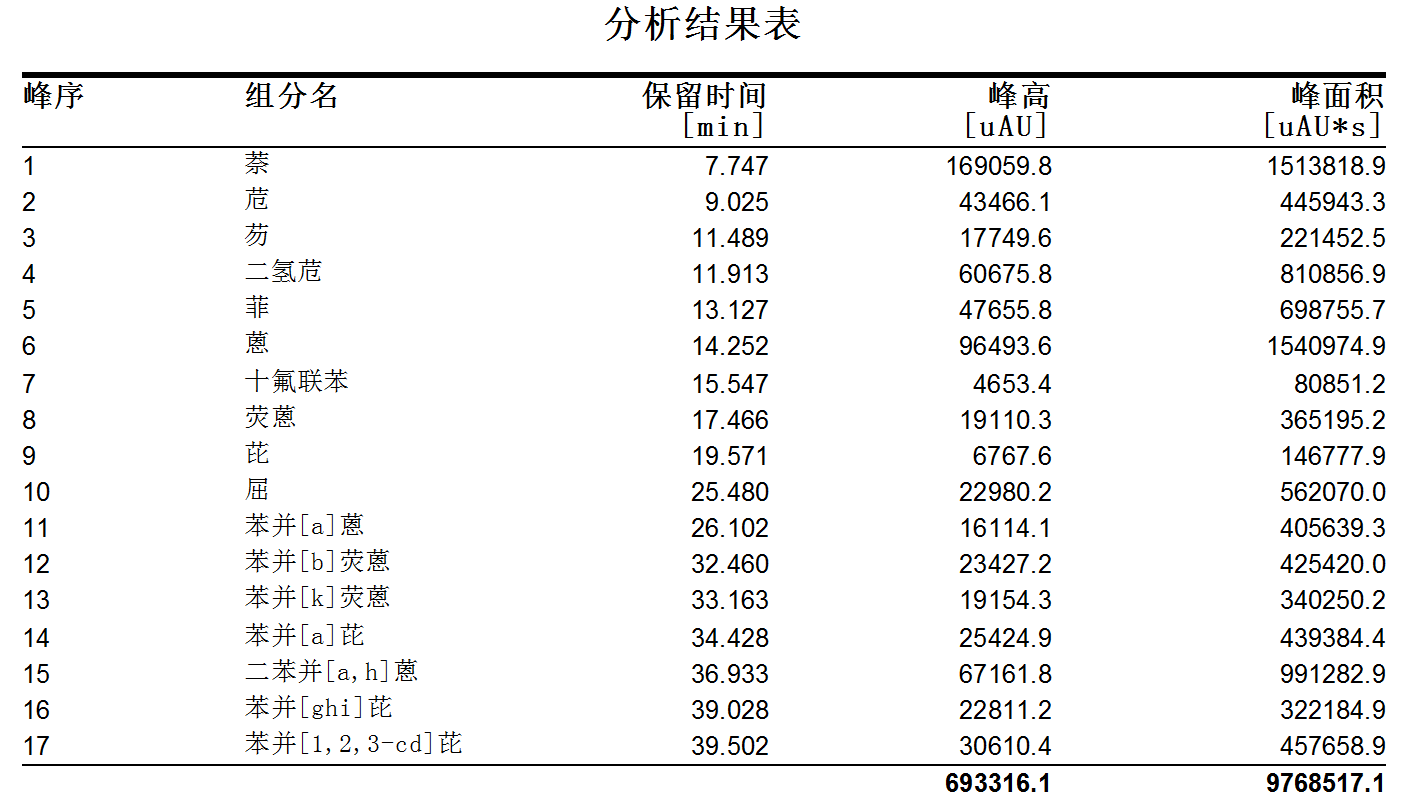

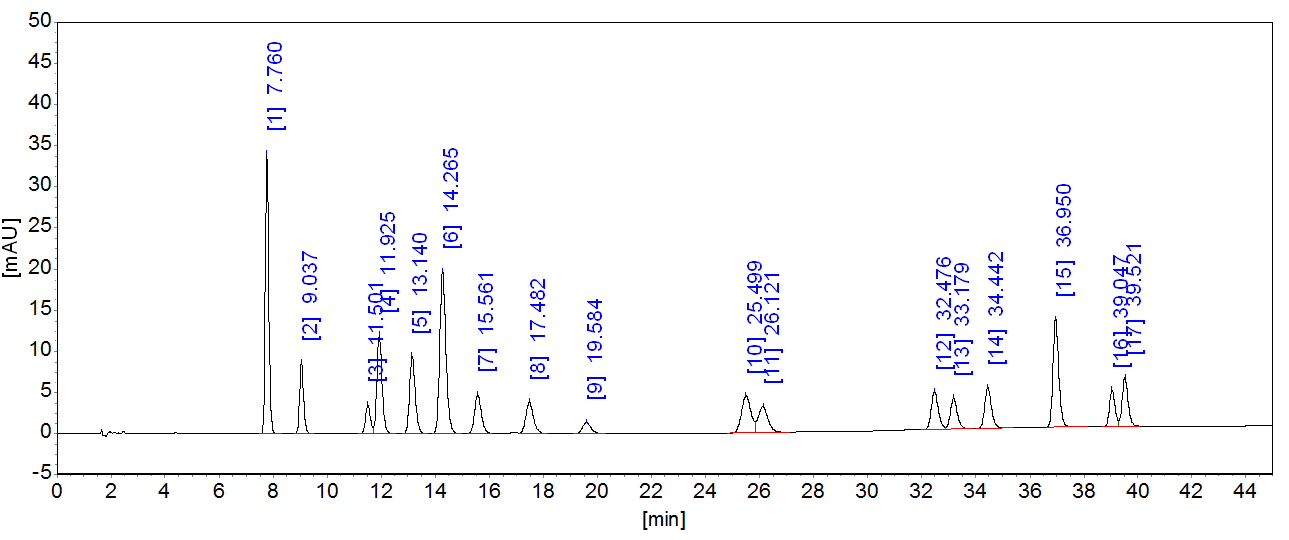

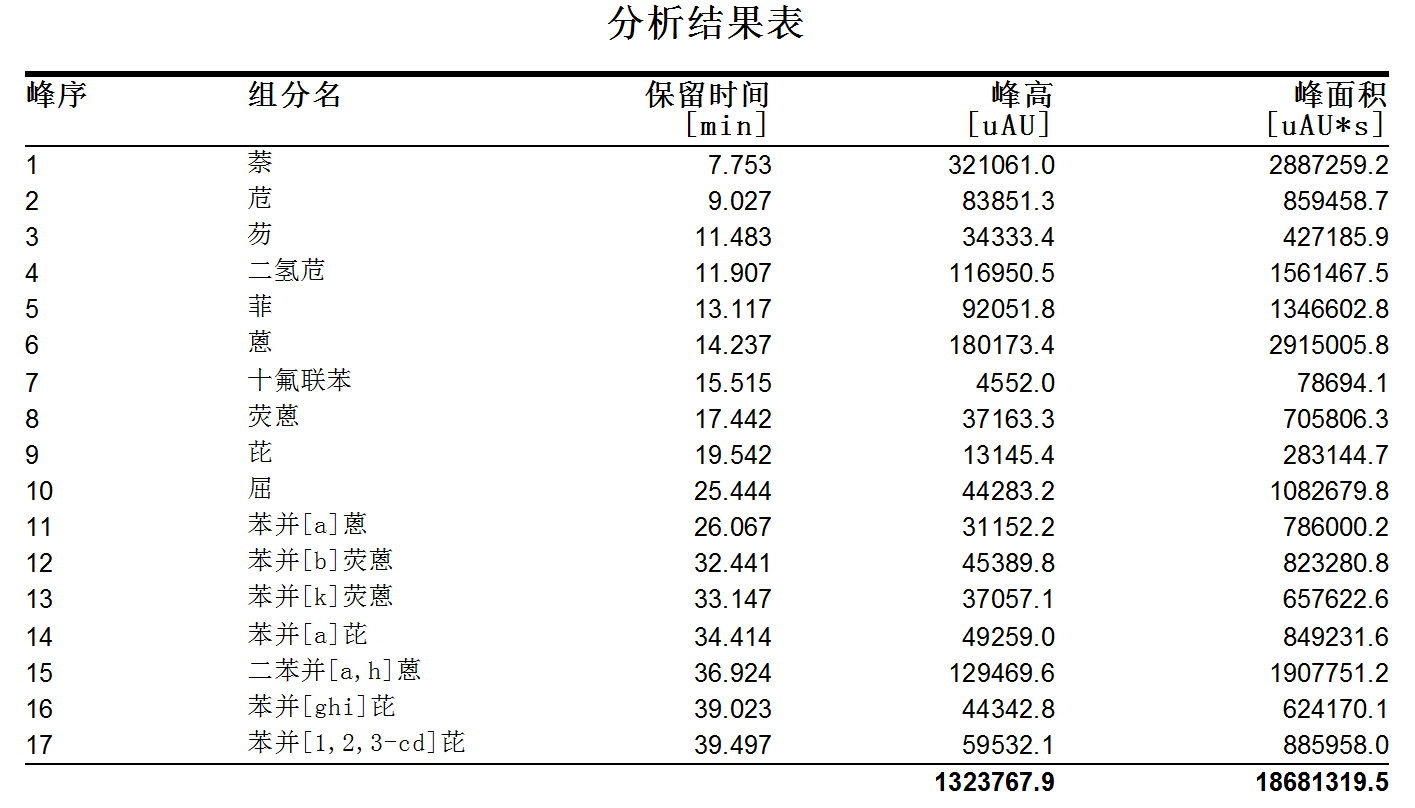

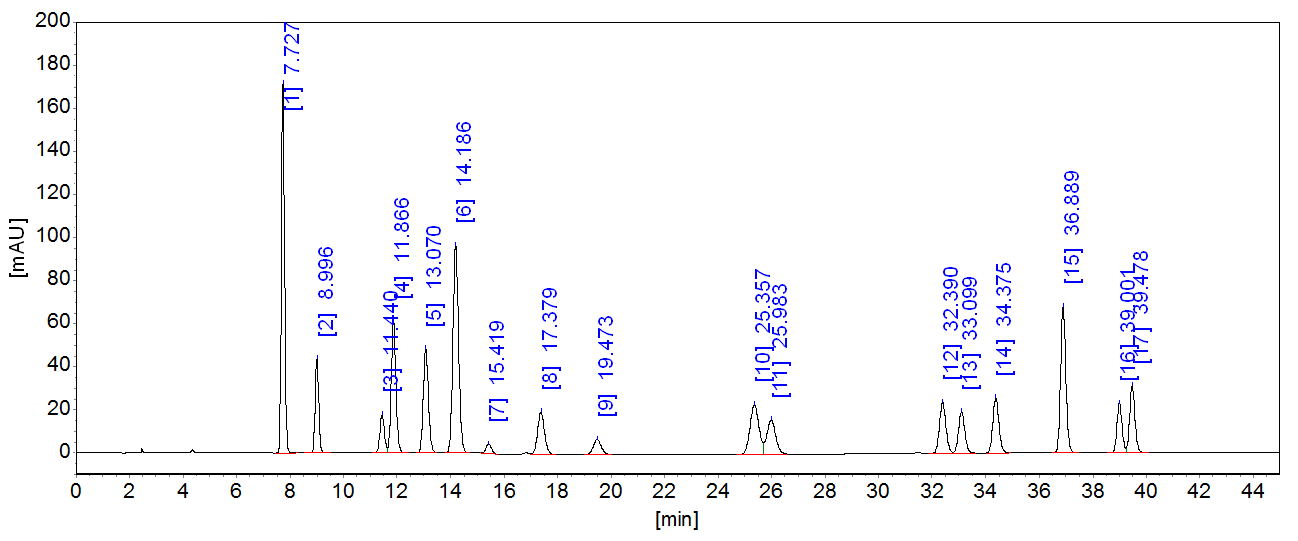

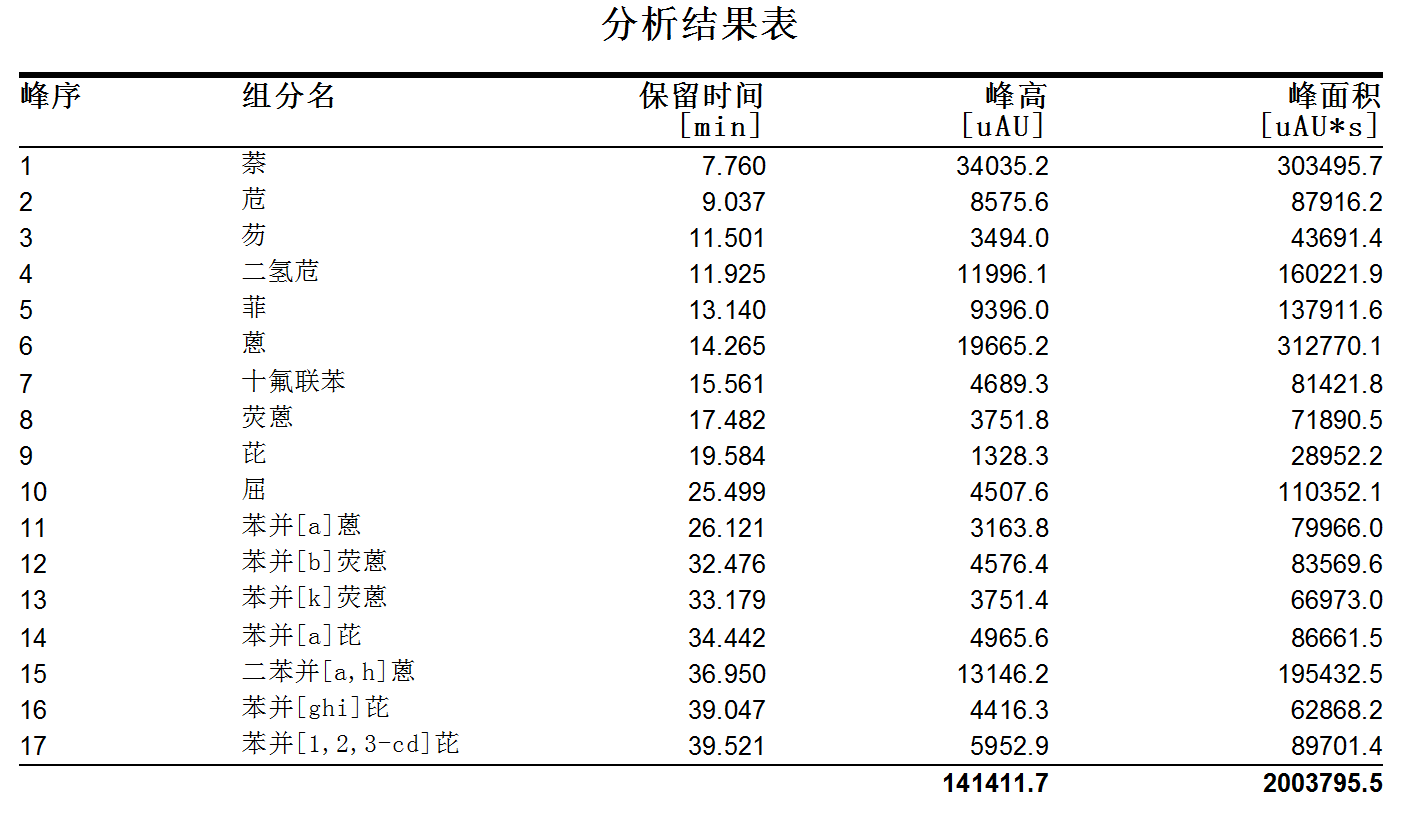

16种多环芳烃混合标准溶液典型谱图及结果（5.0 μg/mL）

色谱峰

萘 (7.727) 29 苊 (8.996) 9 芴 (11.440) 8 二氢苊 (11.866) 2 菲 (13.070) 8 蒽 (14.186) 7 十氟联苯 (15.419) 1 荧蒽 (17.379) 8 芘 (19.473) 8 屈 (25.357) 3 苯并[a]蒽 (25.983) 2 苯并[b]荧蒽 (32.390) 2 苯并[k]荧蒽 (33.099) 2 苯并[a]芘 (34.375) 2 二苯并[a,h]蒽 (36.889) 1 苯并[ghi]芘 (39.001) 2 苯并[1,2,3-cd]芘 (39.478) 2

色谱条件

登录后可查看色谱条件，请先去登录

检测器

检测器型号：UV（紫外光检测器）

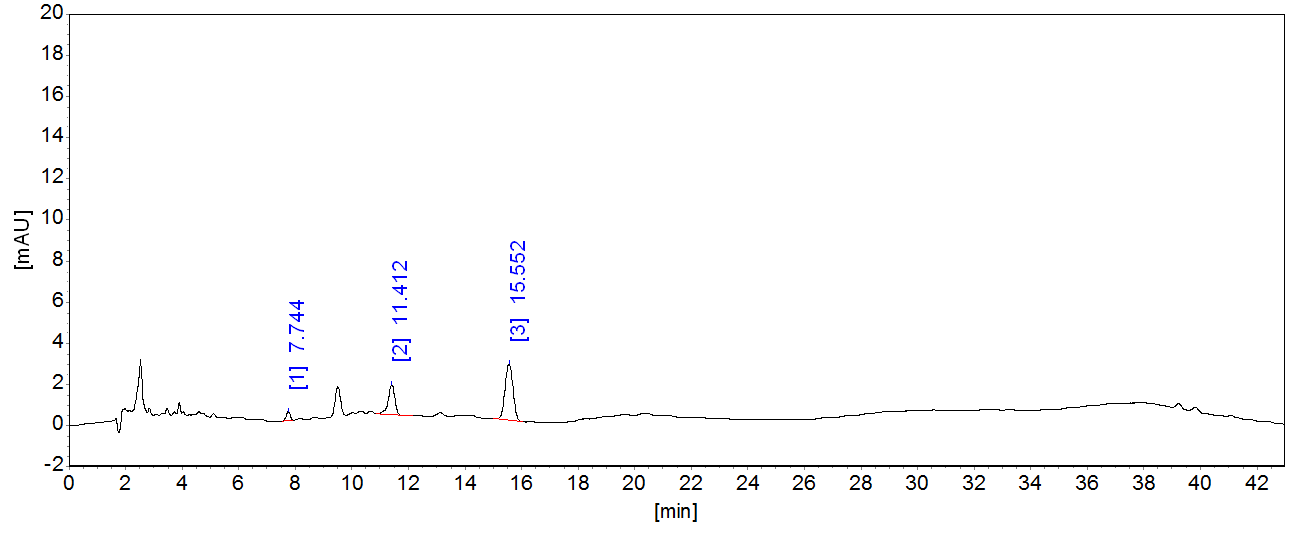

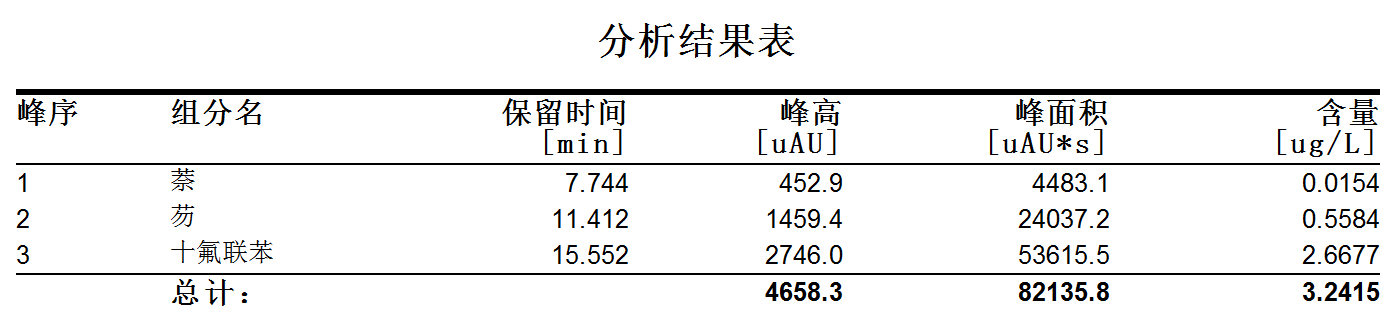

样品典型谱图及结果

色谱峰

色谱条件

流动相： A：水 B：乙腈

梯度程序：

时间	流动相A(%)	流动相B(%)
0~20	30	70
20~40	30-0	70-100
45~46	0~30	100~70
46~60	30	70

流速：1.2 mL/minml/min柱温：25 ℃

检测器

检测器型号：ECD（电子捕获检测器）

样品典型谱图及结果

色谱峰

色谱条件

流动相： A：水 B：乙腈

流速：1.2 mL/minml/min柱温：25 ℃

检测器

检测器型号：ECD（电子捕获检测器）

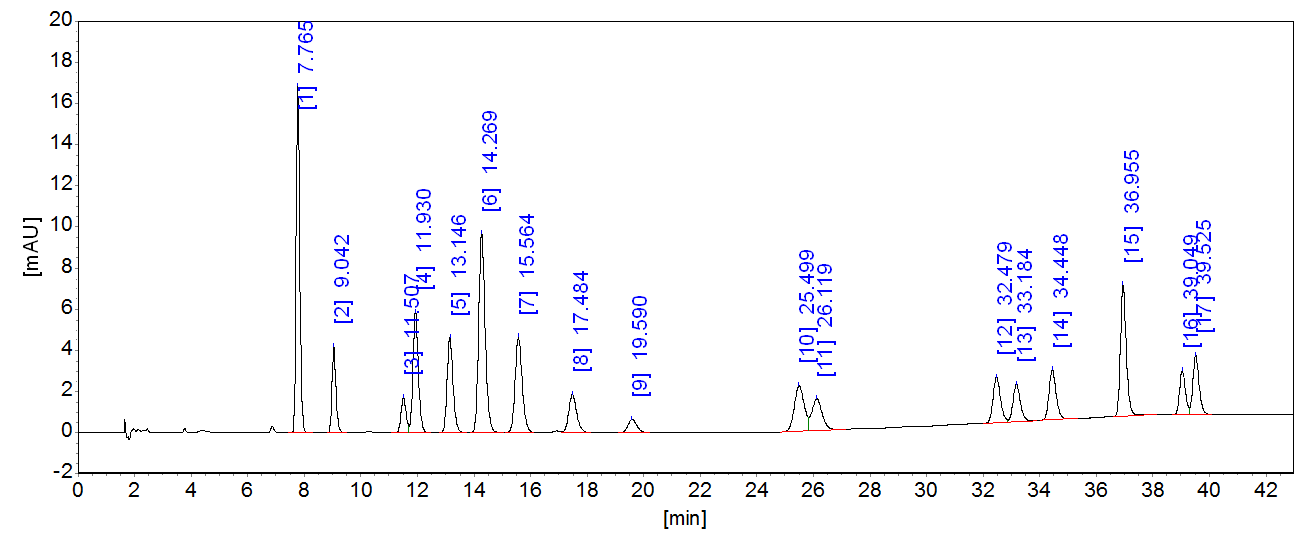

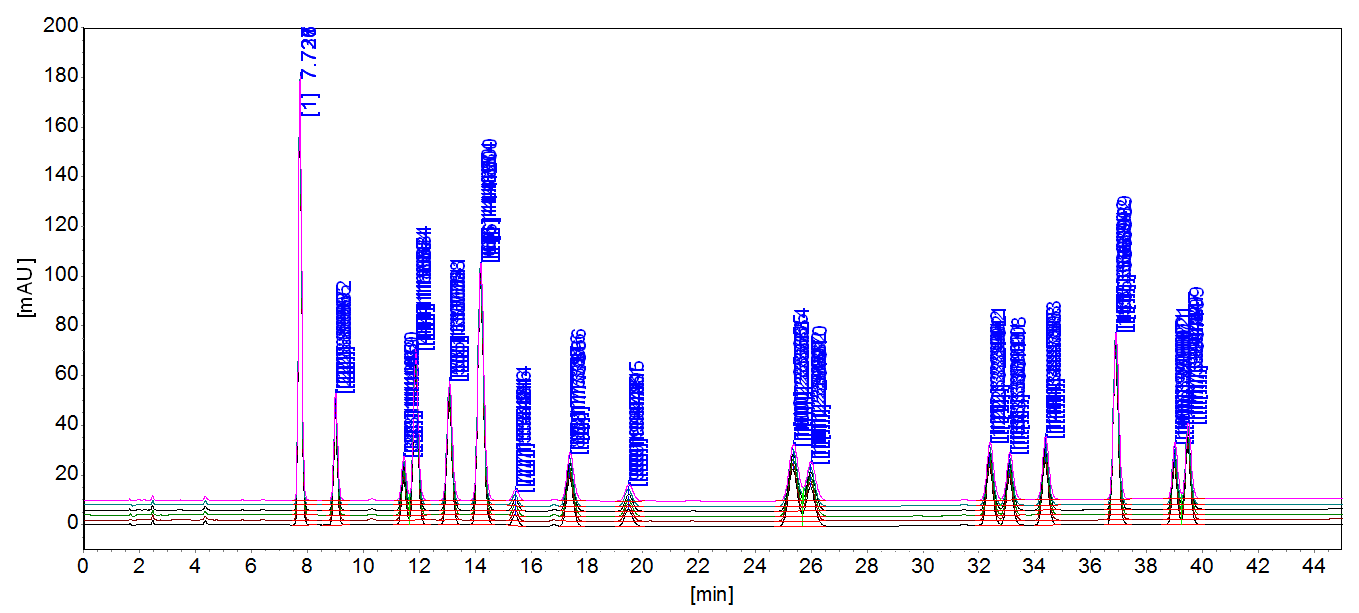

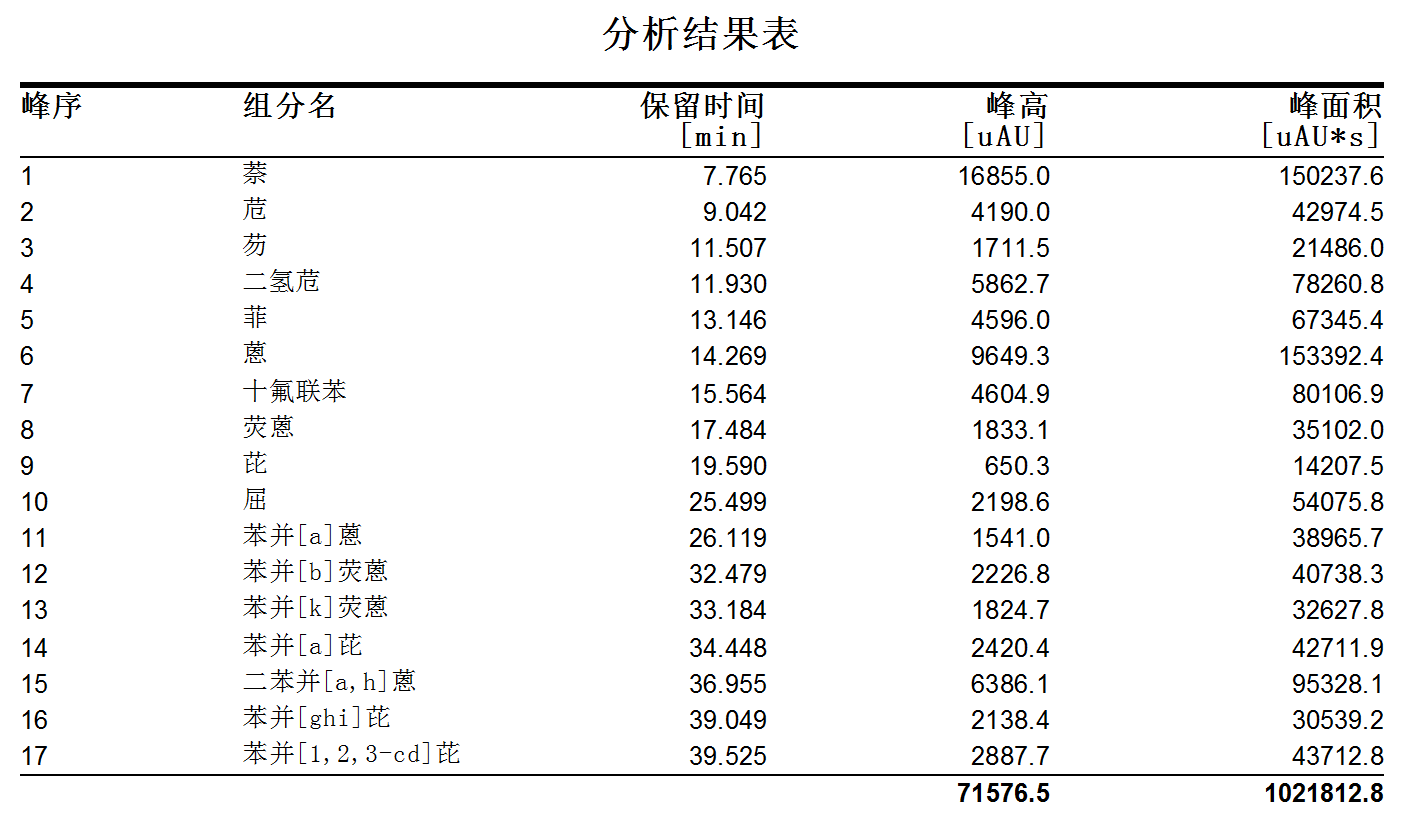

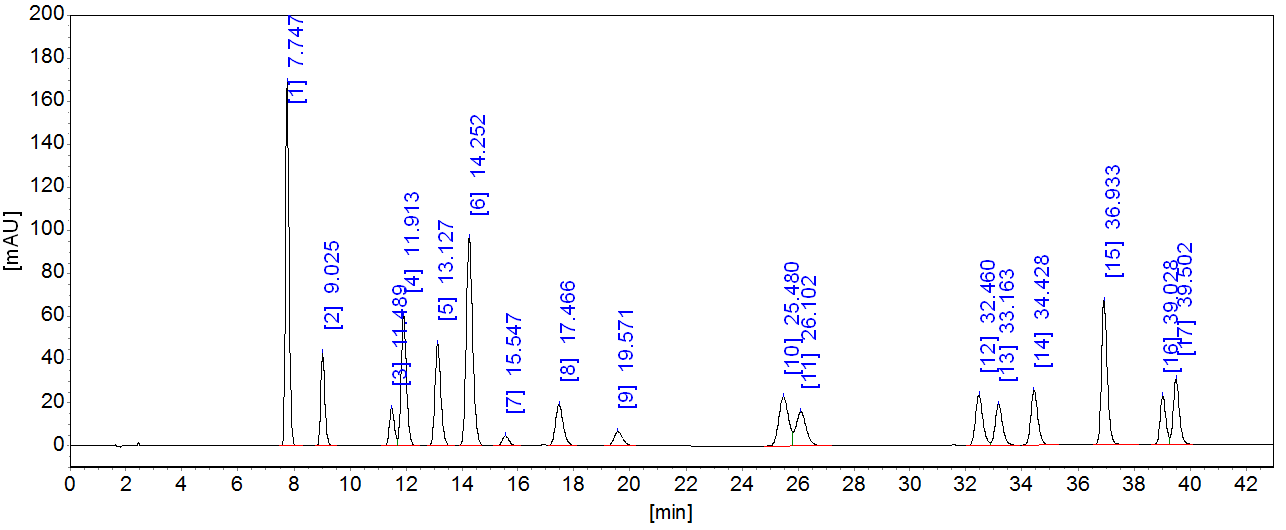

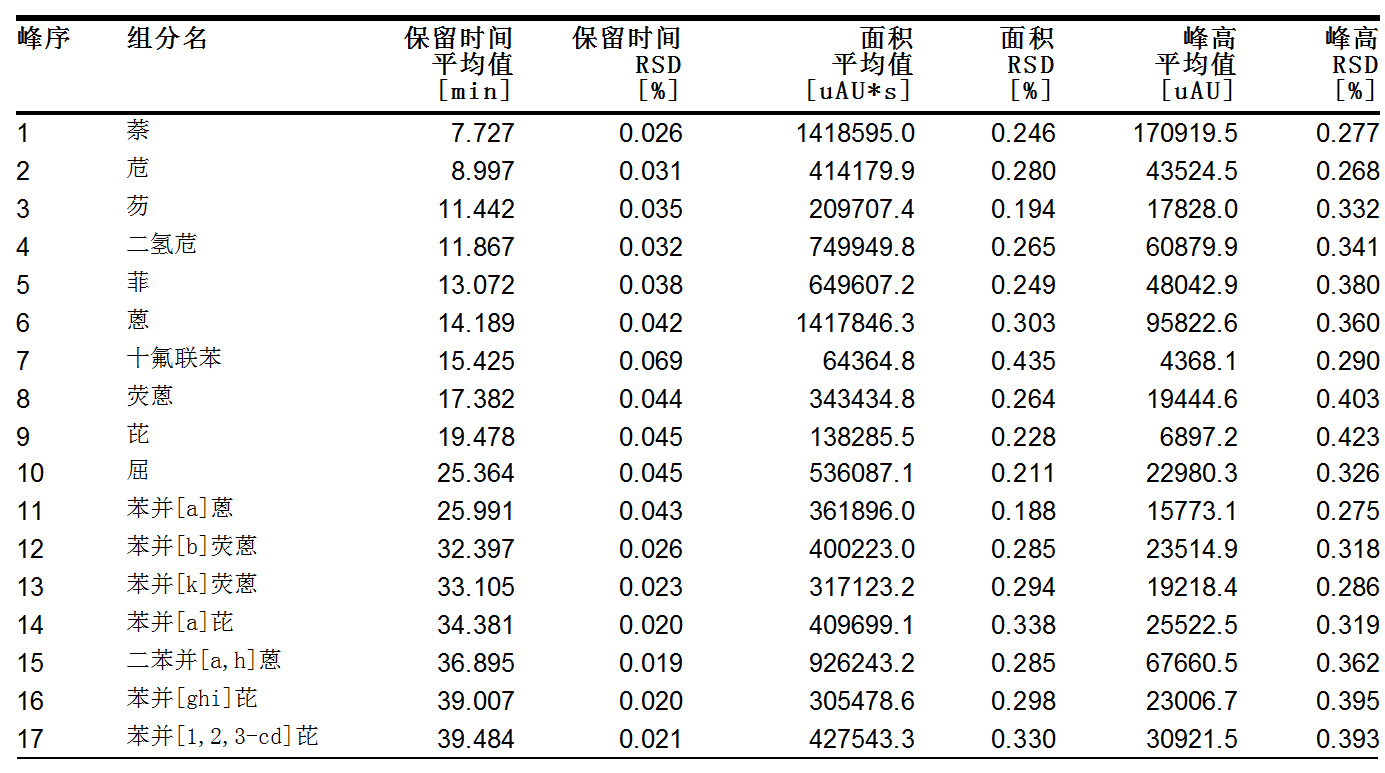

16种多环芳烃混合标准溶液六针重复性谱图及结果（5.0 μg/mL）

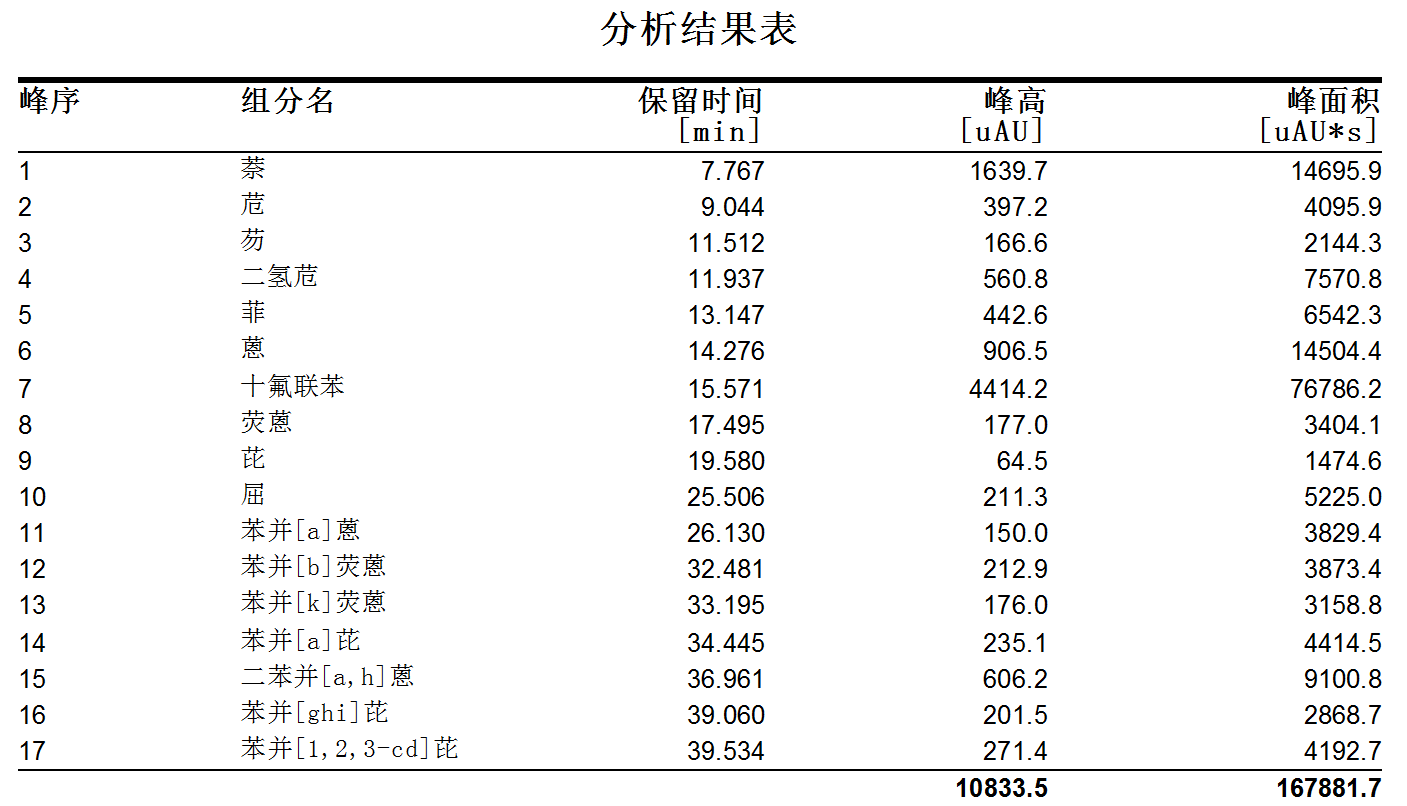

重复性数据见第二张图片

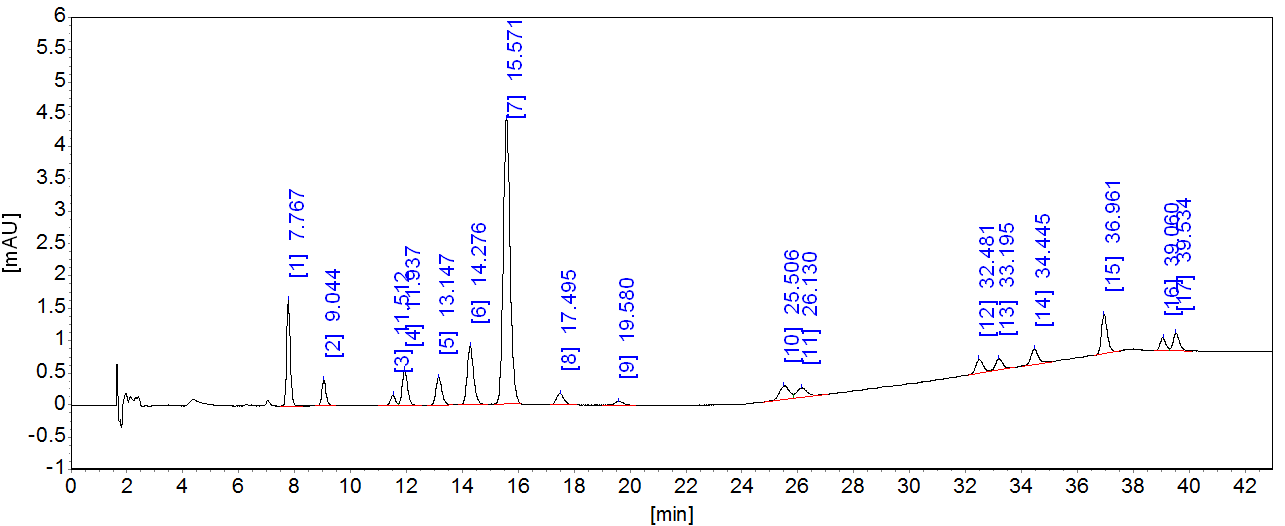

浓度0.1 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度0.5 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度1.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

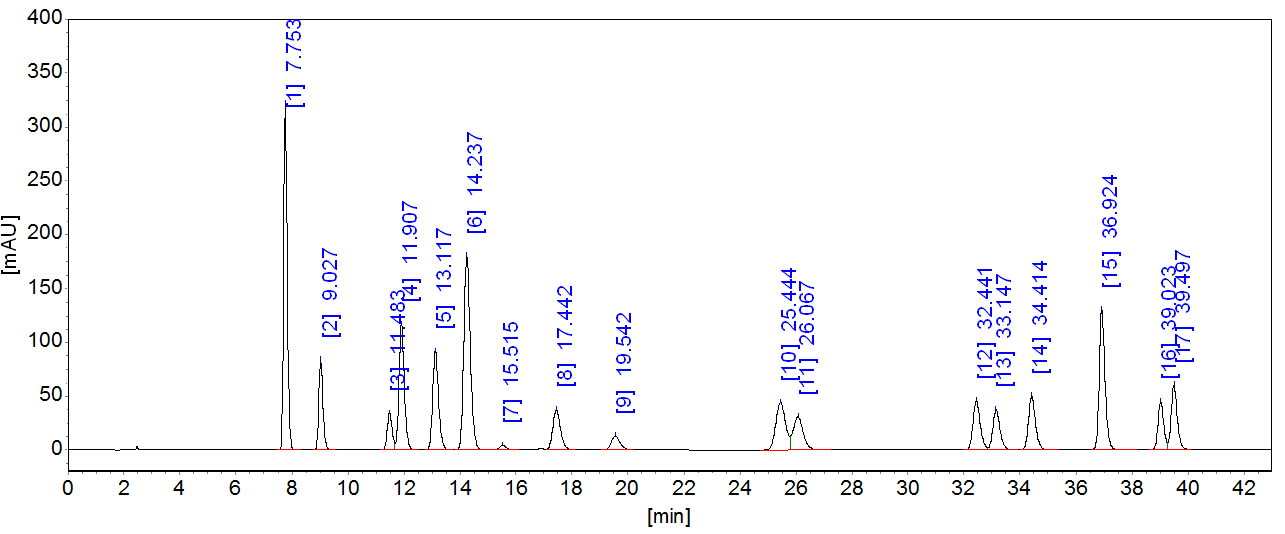

浓度5.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度10.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

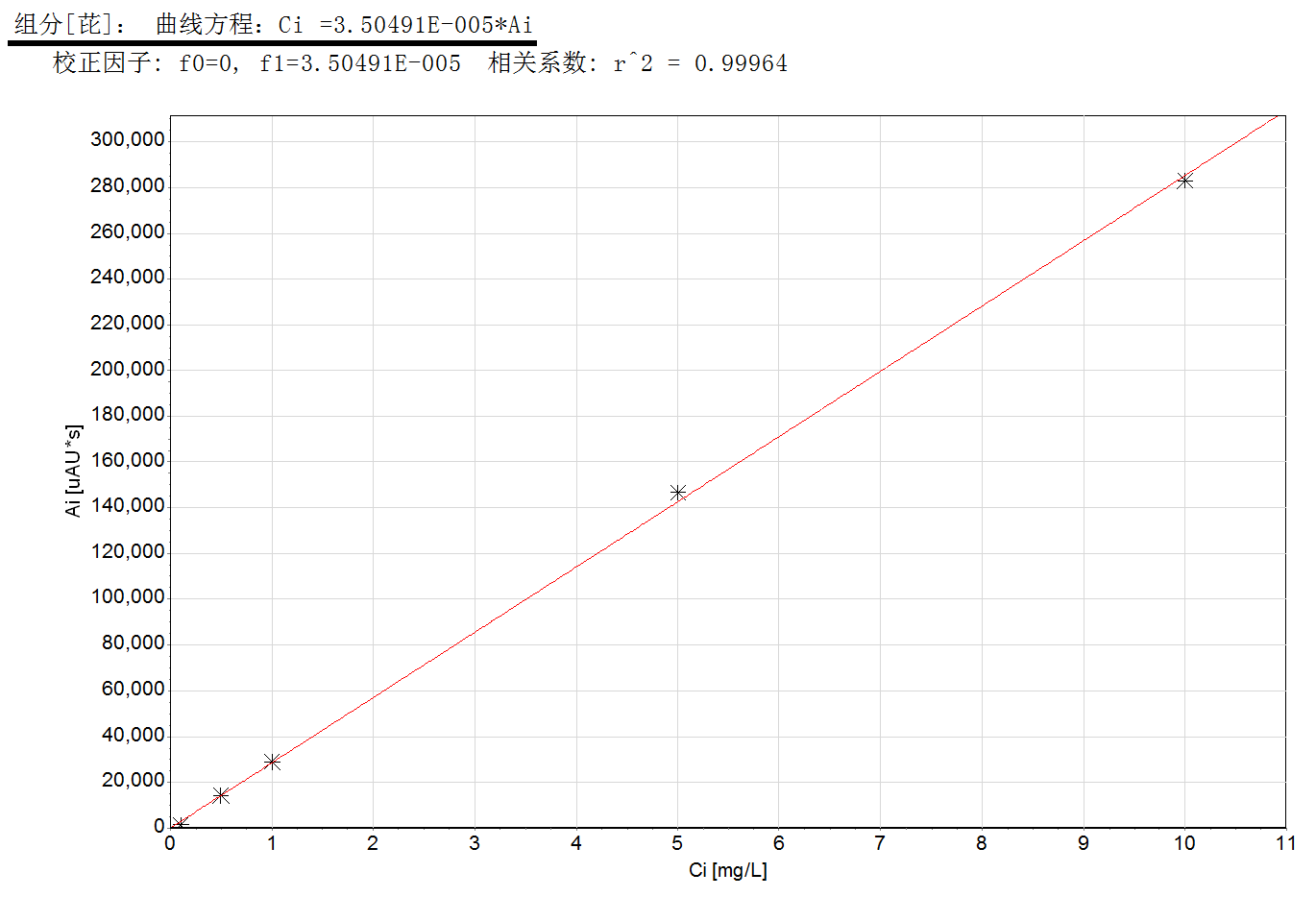

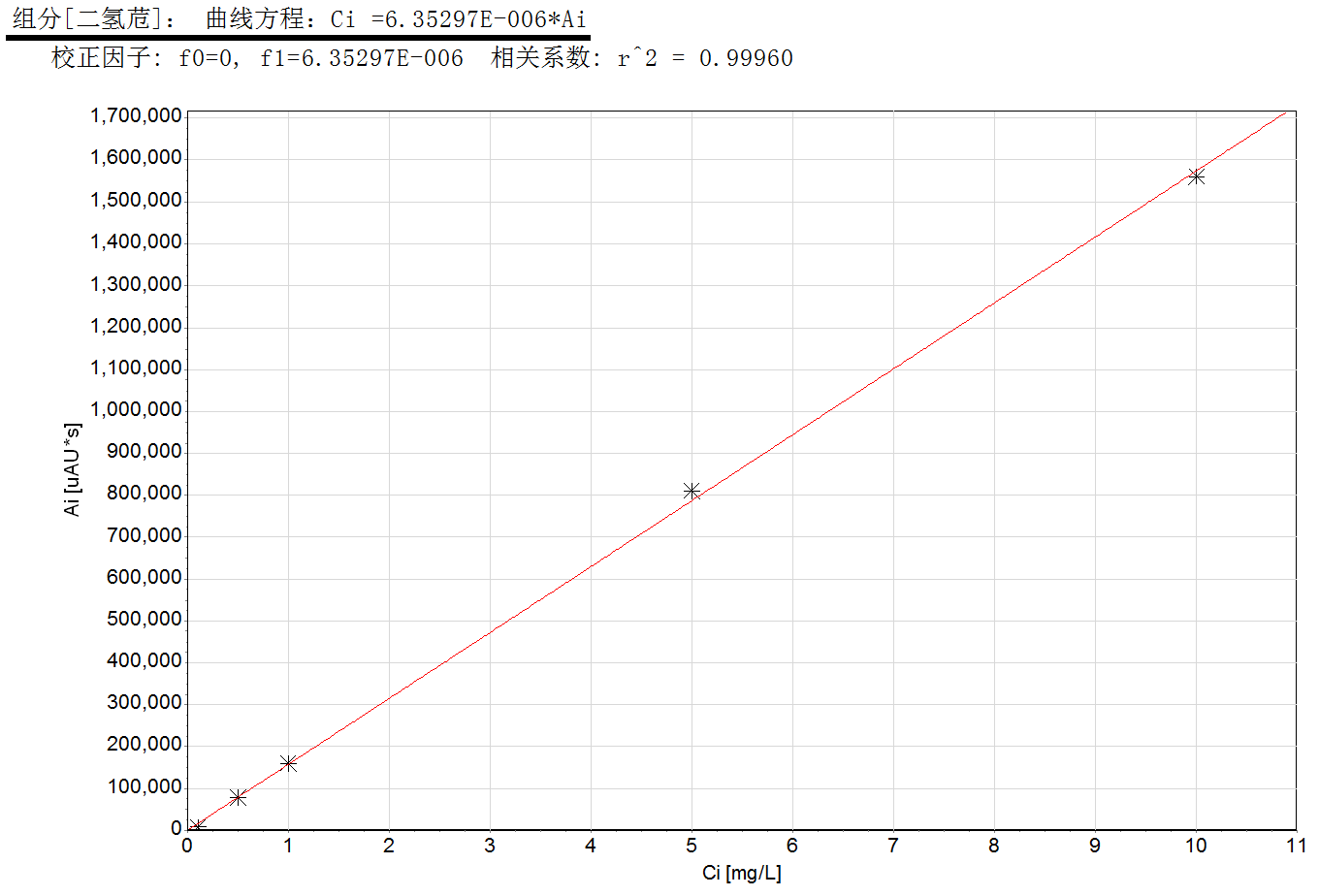

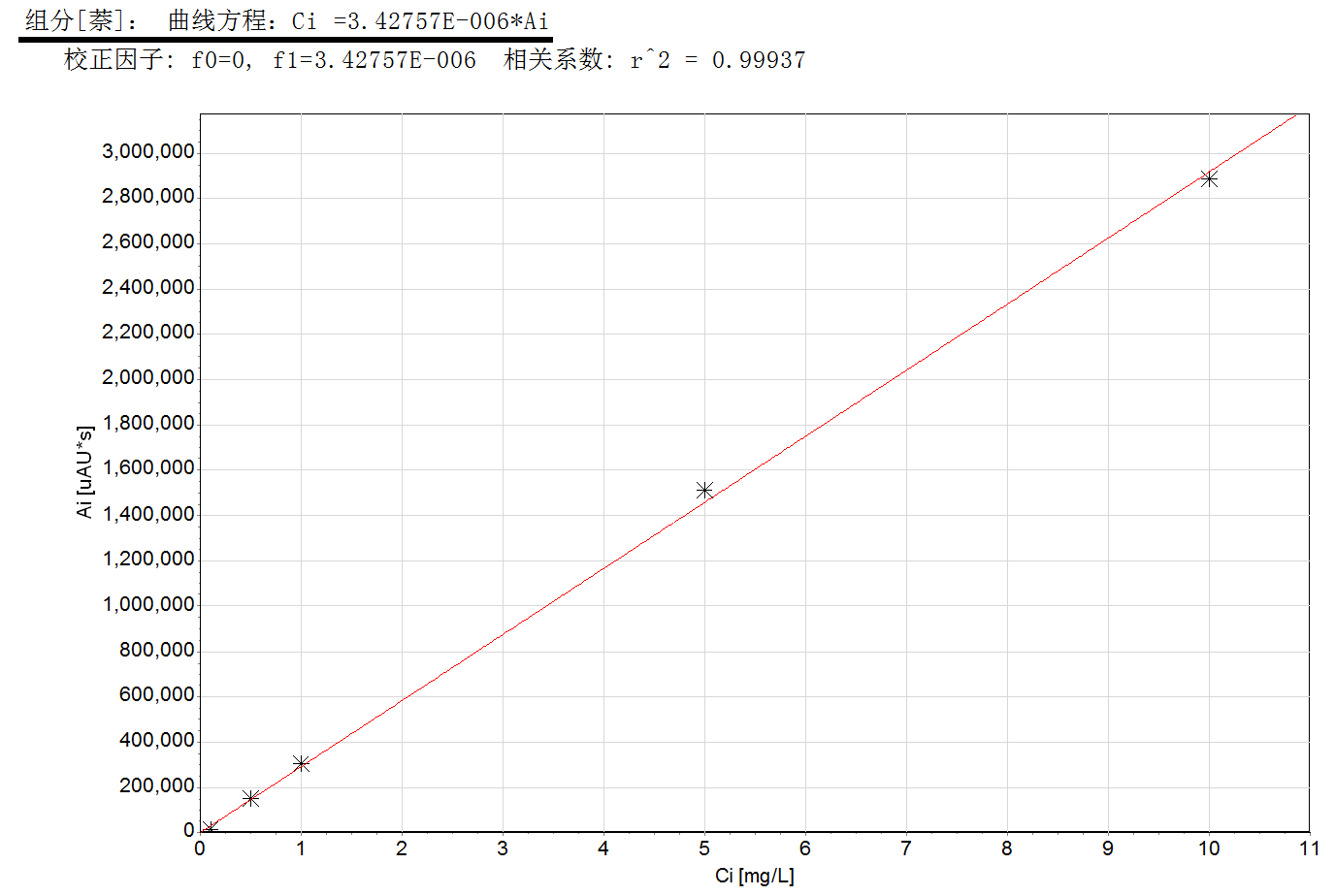

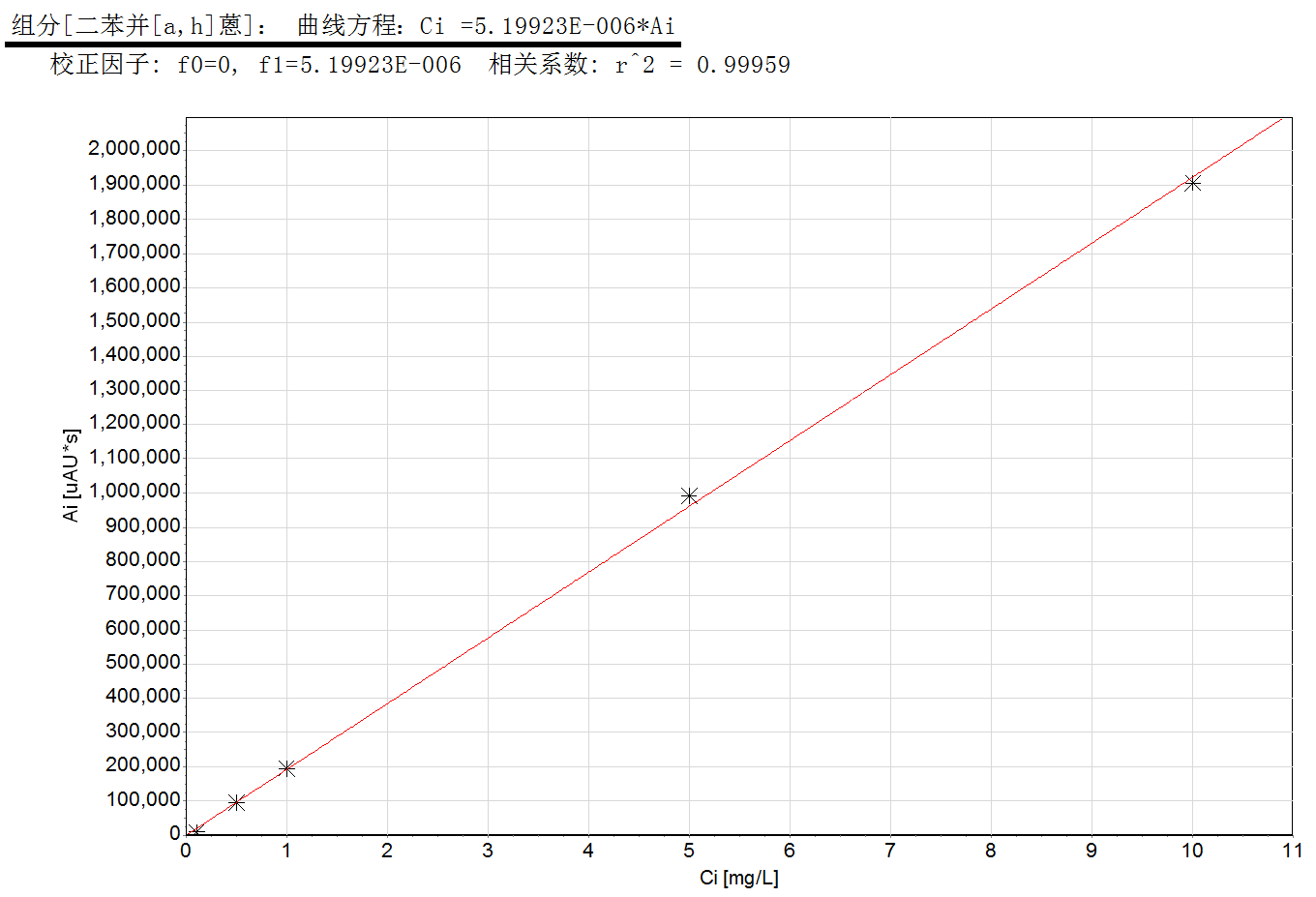

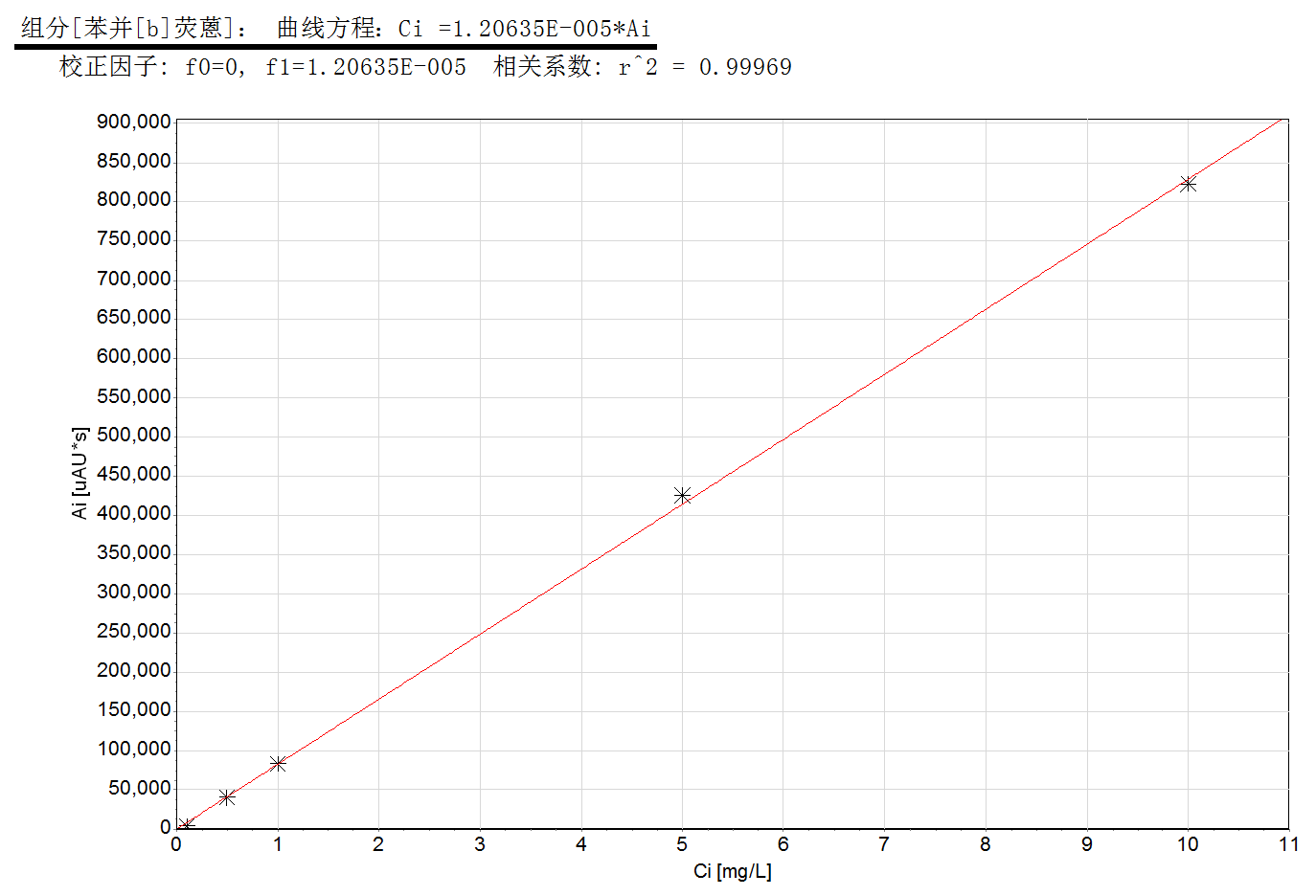

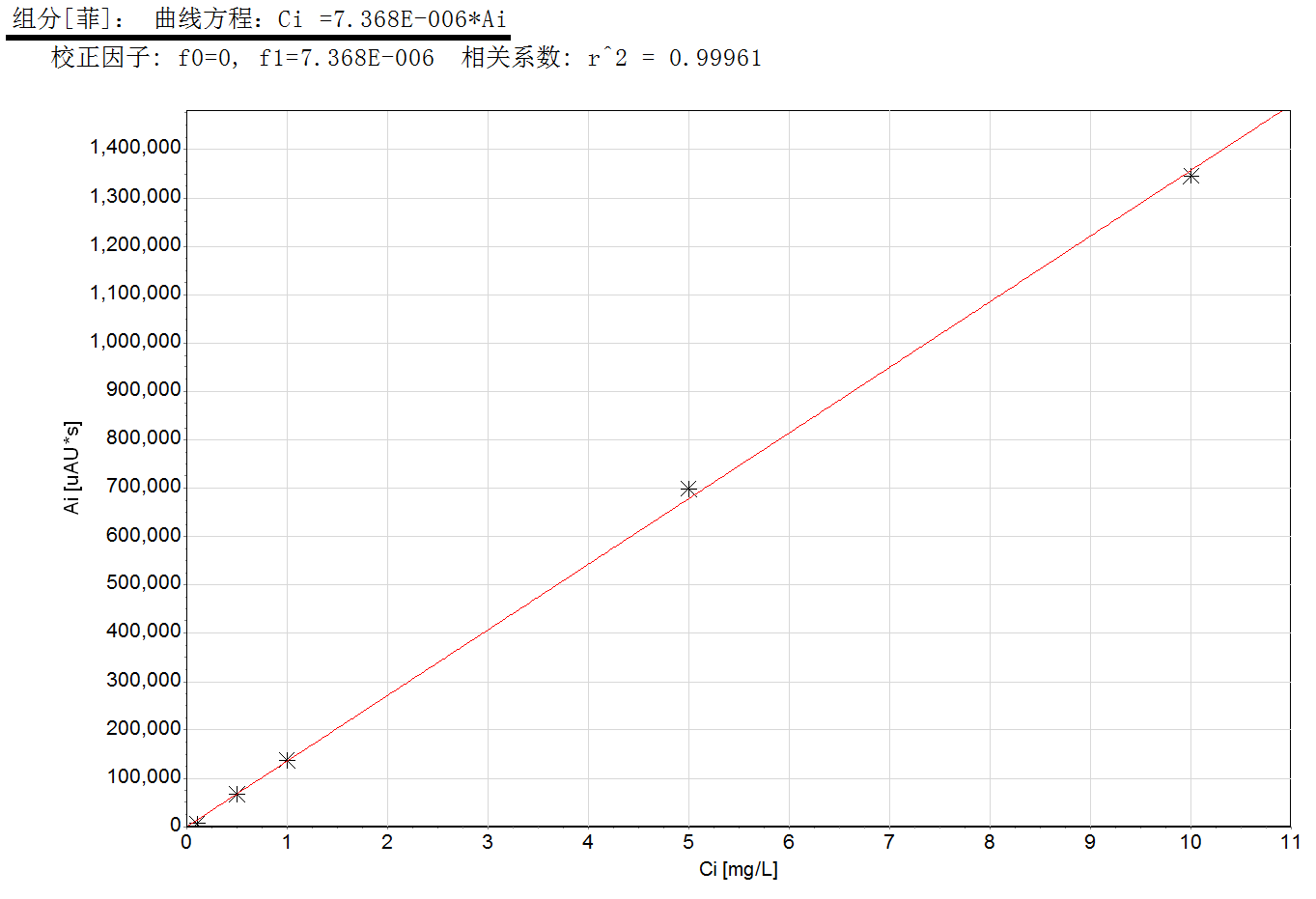

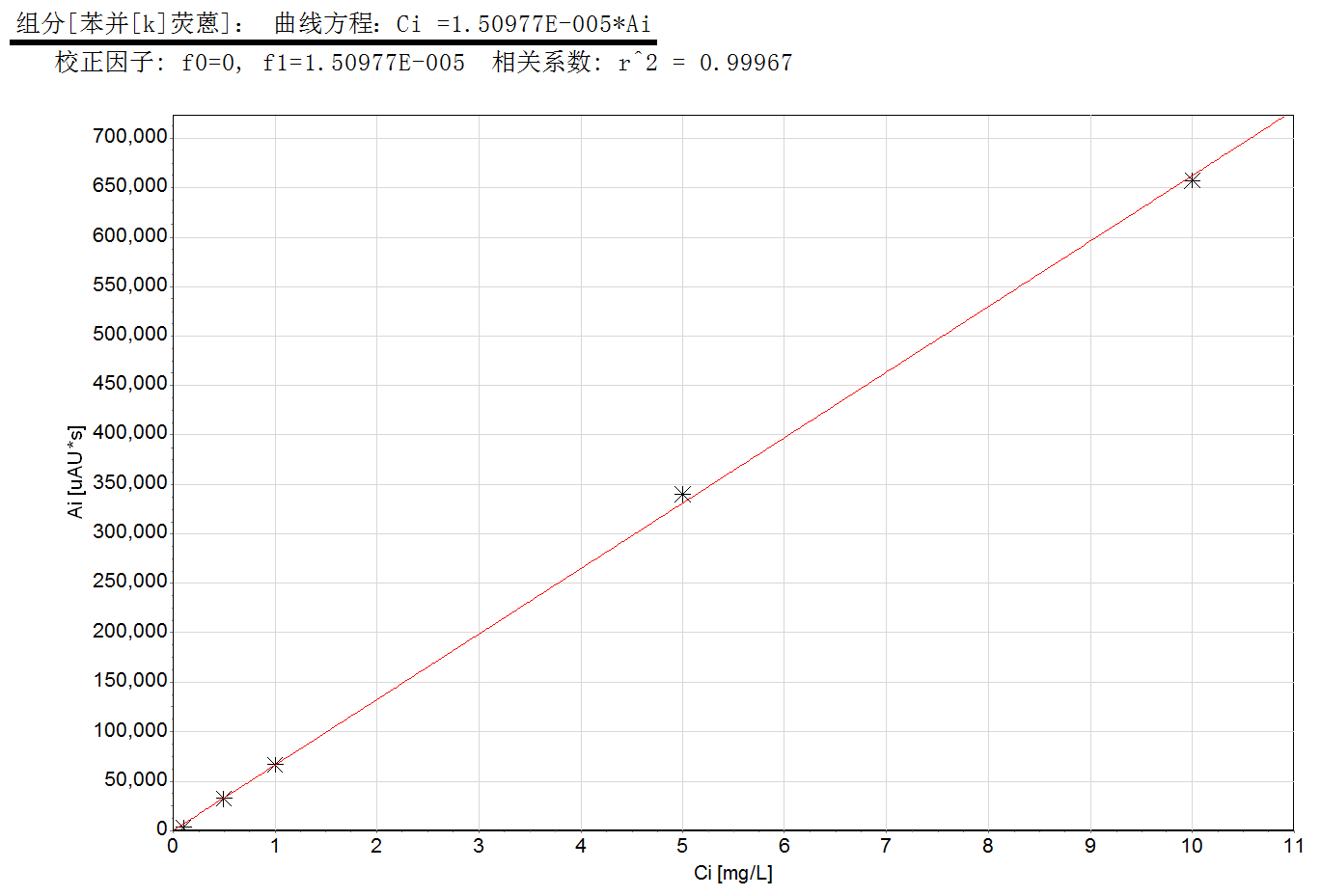

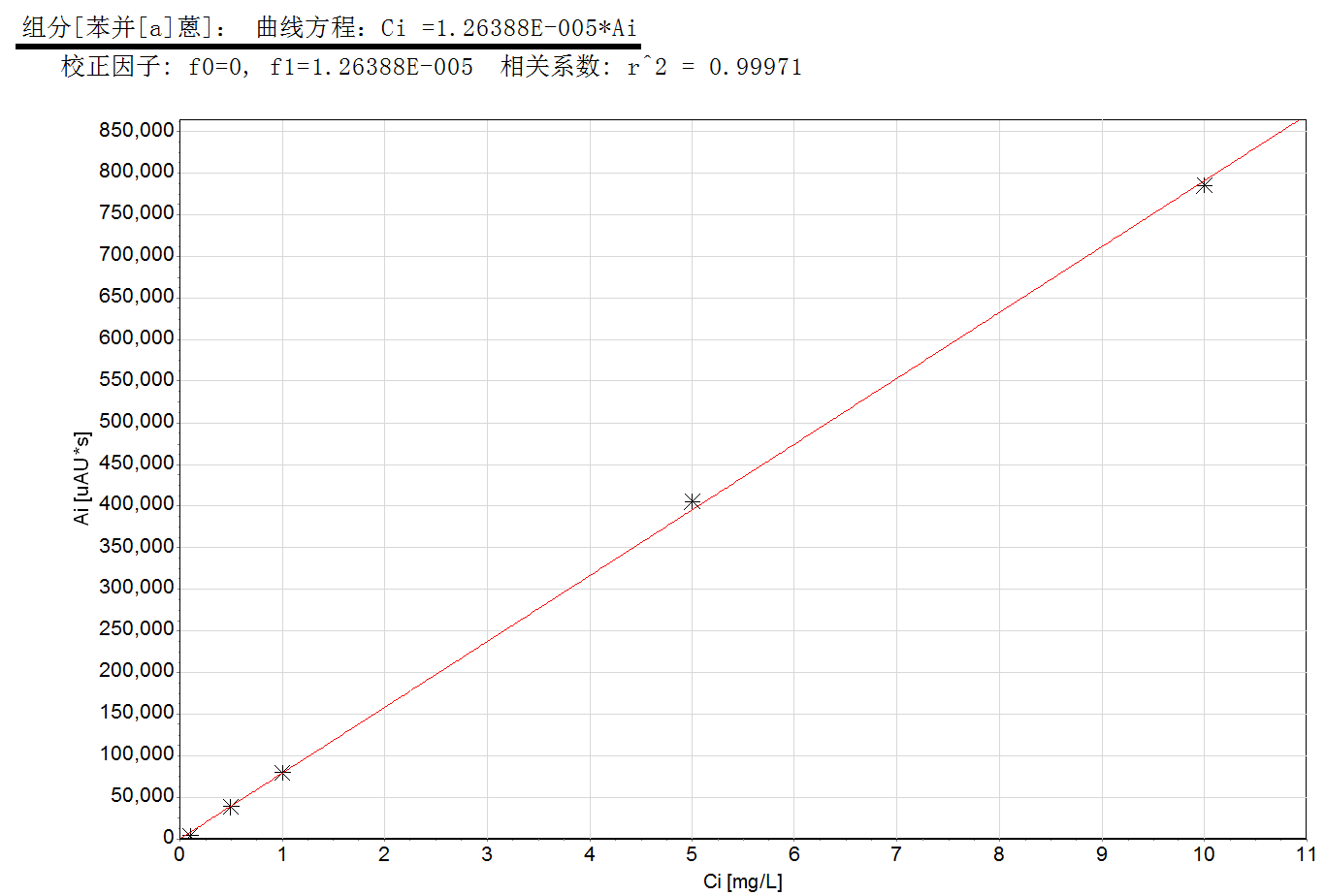

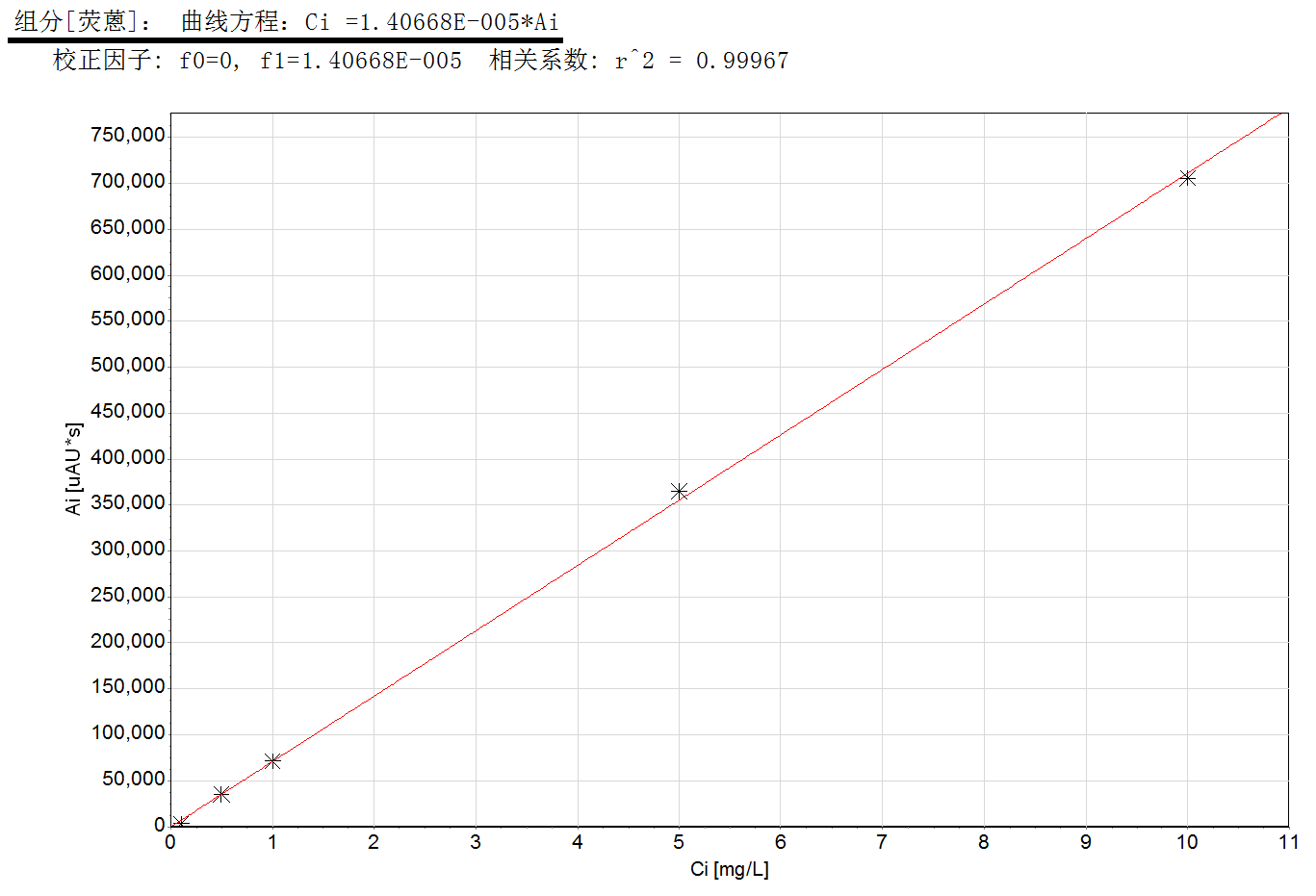

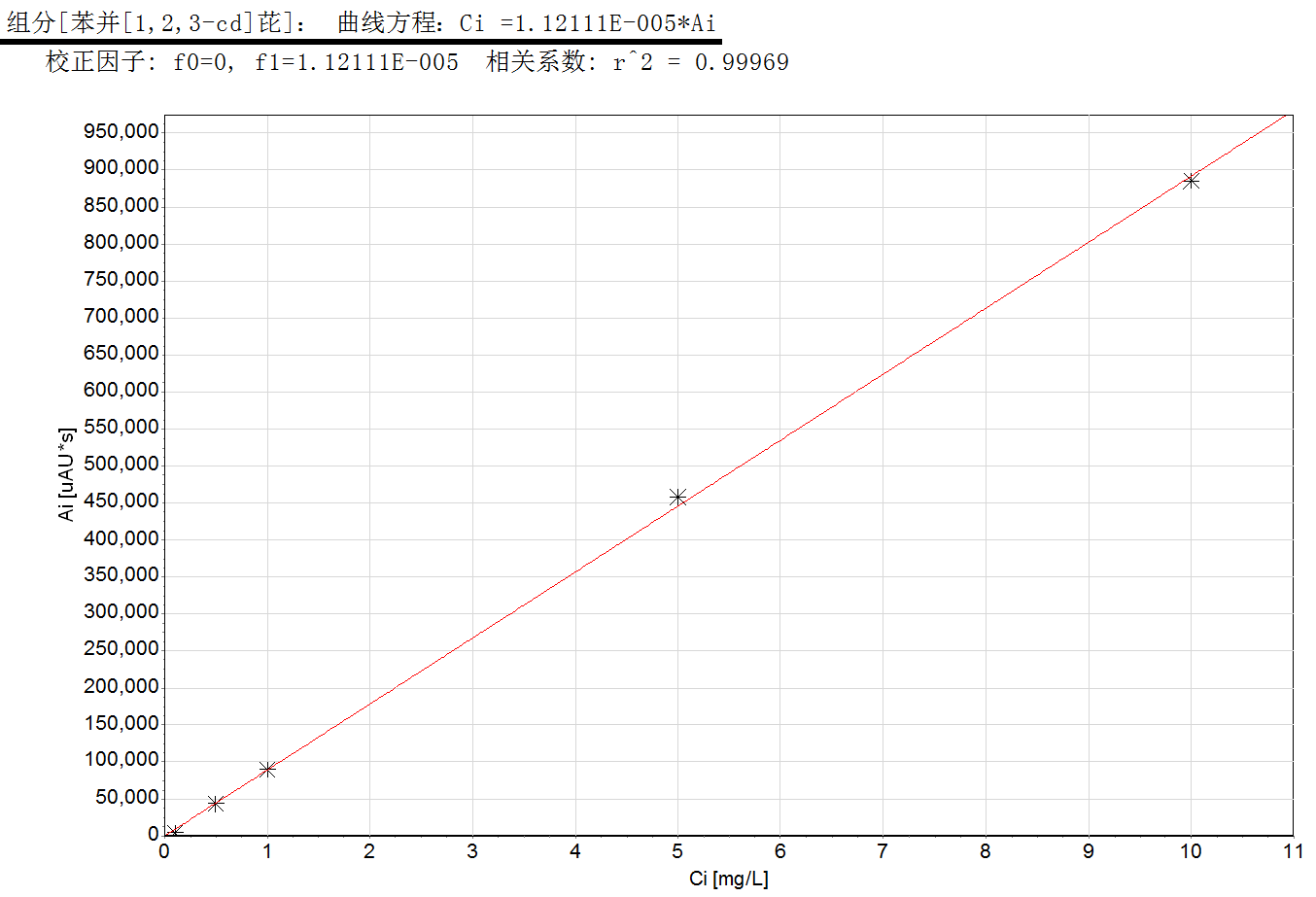

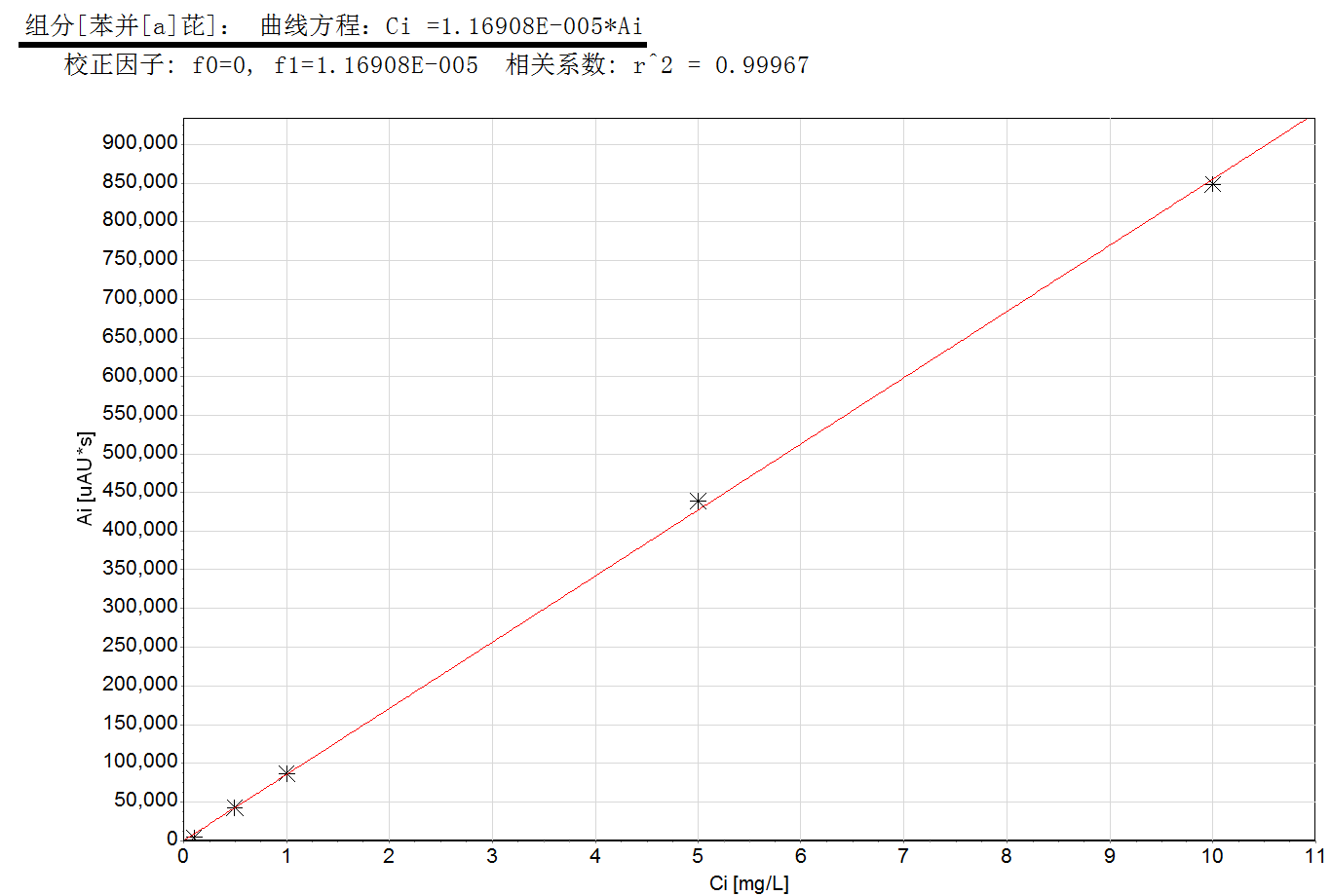

标准曲线方程及相关系数，

曲线方程，校正因子及相关系数参考具体样品图片上信息。

16种多环芳烃混合标准溶液六针重复性谱图及结果（5.0 μg/mL）

重复性数据见第二张图片

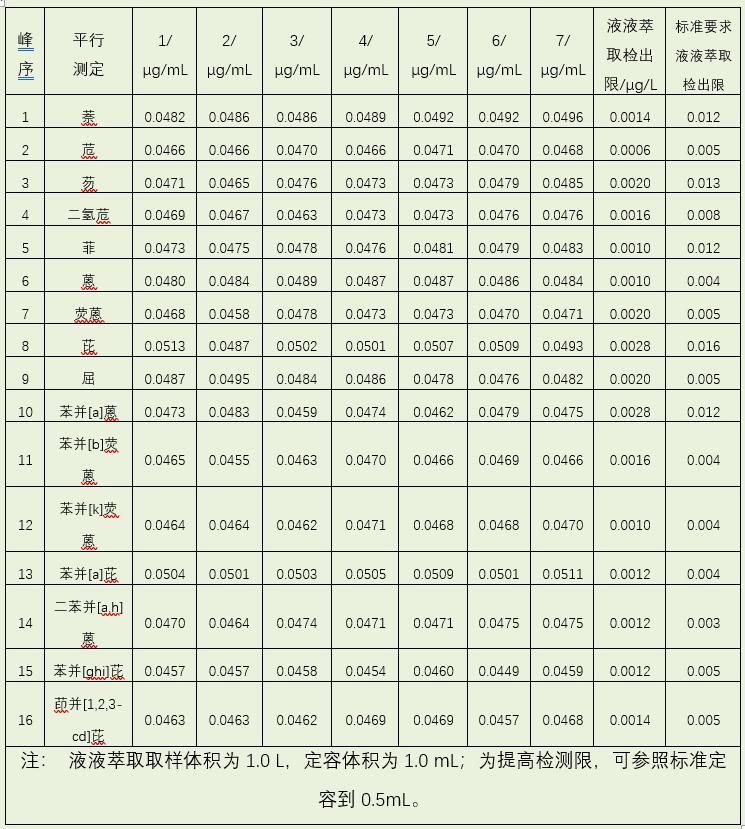

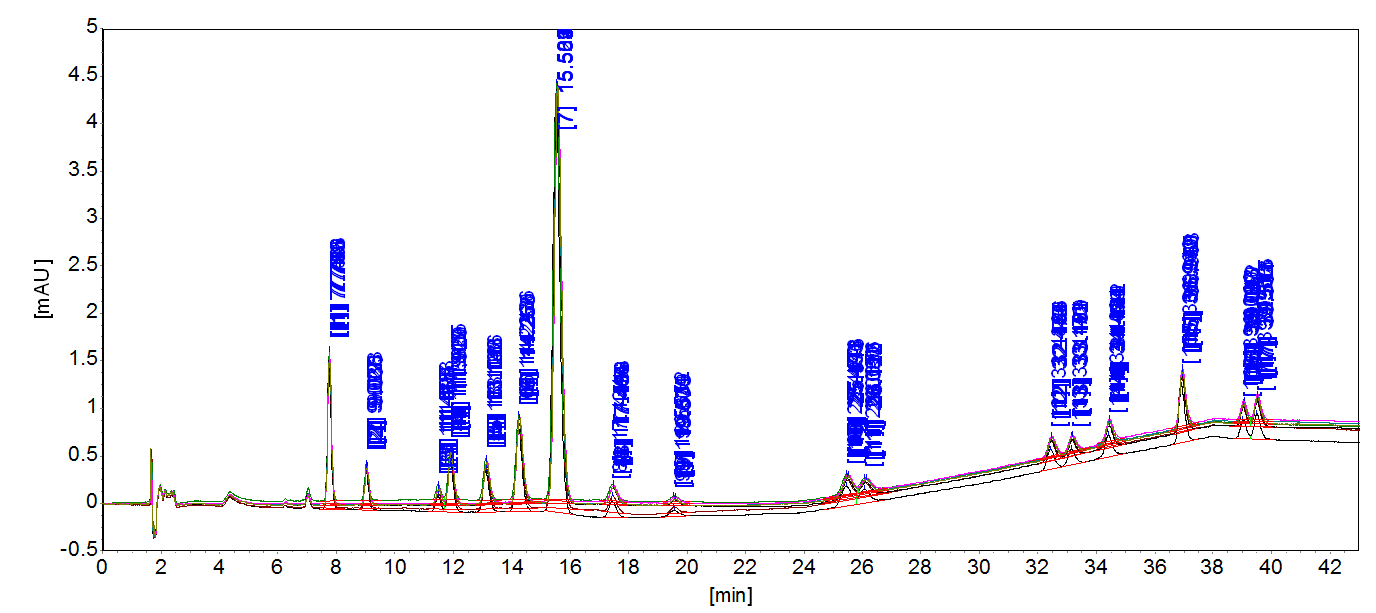

检出限谱图

峰序	平行测定	1/ μg/mL	2/ μg/mL	3/ μg/mL	4/ μg/mL	5/ μg/mL	6/ μg/mL	7/ μg/mL	液液萃取检出限/μg/L	标准要求液液萃取检出限
1	萘	0.0482	0.0486	0.0486	0.0489	0.0492	0.0492	0.0496	0.0014	0.012
2	苊	0.0466	0.0466	0.0470	0.0466	0.0471	0.0470	0.0468	0.0006	0.005
3	芴	0.0471	0.0465	0.0476	0.0473	0.0473	0.0479	0.0485	0.0020	0.013
4	二氢苊	0.0469	0.0467	0.0463	0.0473	0.0473	0.0476	0.0476	0.0016	0.008
5	菲	0.0473	0.0475	0.0478	0.0476	0.0481	0.0479	0.0483	0.0010	0.012
6	蒽	0.0480	0.0484	0.0489	0.0487	0.0487	0.0486	0.0484	0.0010	0.004
7	荧蒽	0.0468	0.0458	0.0478	0.0473	0.0473	0.0470	0.0471	0.0020	0.005
8	芘	0.0513	0.0487	0.0502	0.0501	0.0507	0.0509	0.0493	0.0028	0.016
9	屈	0.0487	0.0495	0.0484	0.0486	0.0478	0.0476	0.0482	0.0020	0.005
10	苯并[a]蒽	0.0473	0.0483	0.0459	0.0474	0.0462	0.0479	0.0475	0.0028	0.012
11	苯并[b]荧蒽	0.0465	0.0455	0.0463	0.0470	0.0466	0.0469	0.0466	0.0016	0.004
12	苯并[k]荧蒽	0.0464	0.0464	0.0462	0.0471	0.0468	0.0468	0.0470	0.0010	0.004
13	苯并[a]芘	0.0504	0.0501	0.0503	0.0505	0.0509	0.0501	0.0511	0.0012	0.004
14	二苯并[a,h]蒽	0.0470	0.0464	0.0474	0.0471	0.0471	0.0475	0.0475	0.0012	0.003
15	苯并[ghi]芘	0.0457	0.0457	0.0458	0.0454	0.0460	0.0449	0.0459	0.0012	0.005
16	茚并[1,2,3-cd]芘	0.0463	0.0463	0.0462	0.0469	0.0469	0.0457	0.0468	0.0014	0.005
注：液液萃取取样体积为1.0 L，定容体积为1.0 mL；为提高检测限，可参照标准定容到0.5mL。

样品典型谱图及结果

色谱条件

登录后可查看色谱条件，请先去登录

检测器

检测器型号：ECD（电子捕获检测器）

样品典型谱图及结果

色谱条件

登录后可查看色谱条件，请先去登录

检测器

检测器型号：ECD（电子捕获检测器）

样品典型谱图及结果

色谱峰

色谱条件

流动相： A：水 B：乙腈

梯度程序：

时间	流动相A(%)	流动相B(%)
0~20	30	70
20~40	30-0	70-100
45~46	0~30	100~70
46~60	30	70

流速：1.2 mL/minml/min柱温：25 ℃

检测器

检测器型号：ECD（电子捕获检测器）

样品典型谱图及结果

色谱峰

色谱条件

流动相： A：水 B：乙腈

流速：1.2 mL/minml/min柱温：25 ℃

检测器

检测器型号：ECD（电子捕获检测器）

16种多环芳烃混合标准溶液六针重复性谱图及结果（5.0 μg/mL）

重复性数据见第二张图片

浓度0.1 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度0.5 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度1.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度5.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

浓度10.0 μg/mL的16种多环芳烃混合标准溶液的典型谱图及结果

标准曲线方程及相关系数，

曲线方程，校正因子及相关系数参考具体样品图片上信息。

16种多环芳烃混合标准溶液六针重复性谱图及结果（5.0 μg/mL）

重复性数据见第二张图片

检出限谱图

峰序	平行测定	1/ μg/mL	2/ μg/mL	3/ μg/mL	4/ μg/mL	5/ μg/mL	6/ μg/mL	7/ μg/mL	液液萃取检出限/μg/L	标准要求液液萃取检出限
1	萘	0.0482	0.0486	0.0486	0.0489	0.0492	0.0492	0.0496	0.0014	0.012
2	苊	0.0466	0.0466	0.0470	0.0466	0.0471	0.0470	0.0468	0.0006	0.005
3	芴	0.0471	0.0465	0.0476	0.0473	0.0473	0.0479	0.0485	0.0020	0.013
4	二氢苊	0.0469	0.0467	0.0463	0.0473	0.0473	0.0476	0.0476	0.0016	0.008
5	菲	0.0473	0.0475	0.0478	0.0476	0.0481	0.0479	0.0483	0.0010	0.012
6	蒽	0.0480	0.0484	0.0489	0.0487	0.0487	0.0486	0.0484	0.0010	0.004
7	荧蒽	0.0468	0.0458	0.0478	0.0473	0.0473	0.0470	0.0471	0.0020	0.005
8	芘	0.0513	0.0487	0.0502	0.0501	0.0507	0.0509	0.0493	0.0028	0.016
9	屈	0.0487	0.0495	0.0484	0.0486	0.0478	0.0476	0.0482	0.0020	0.005
10	苯并[a]蒽	0.0473	0.0483	0.0459	0.0474	0.0462	0.0479	0.0475	0.0028	0.012
11	苯并[b]荧蒽	0.0465	0.0455	0.0463	0.0470	0.0466	0.0469	0.0466	0.0016	0.004
12	苯并[k]荧蒽	0.0464	0.0464	0.0462	0.0471	0.0468	0.0468	0.0470	0.0010	0.004
13	苯并[a]芘	0.0504	0.0501	0.0503	0.0505	0.0509	0.0501	0.0511	0.0012	0.004
14	二苯并[a,h]蒽	0.0470	0.0464	0.0474	0.0471	0.0471	0.0475	0.0475	0.0012	0.003
15	苯并[ghi]芘	0.0457	0.0457	0.0458	0.0454	0.0460	0.0449	0.0459	0.0012	0.005
16	茚并[1,2,3-cd]芘	0.0463	0.0463	0.0462	0.0469	0.0469	0.0457	0.0468	0.0014	0.005
注：液液萃取取样体积为1.0 L，定容体积为1.0 mL；为提高检测限，可参照标准定容到0.5mL。

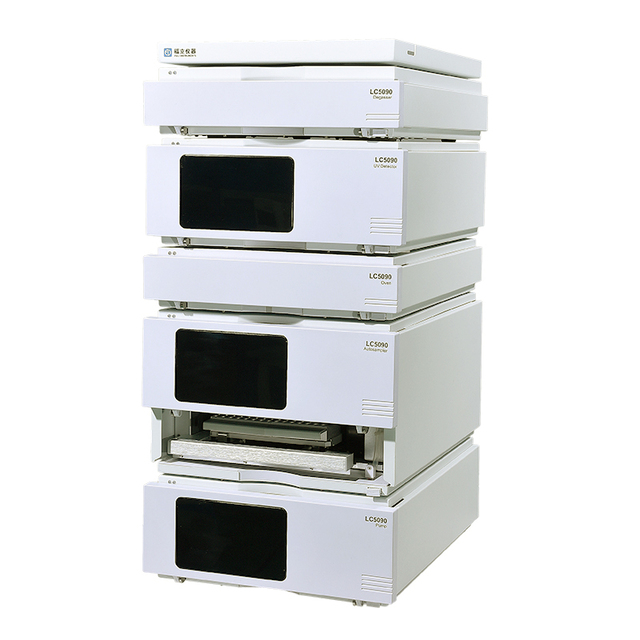

色谱仪器

LC5090

厂家：浙江福立分析仪器有限公司

福立LC5090高效液相色谱仪，配备LC5090在线脱气机、LC5090二元高压输液泵、LC5090自动进样器、LC5090柱温箱、LC5090双波长-紫外检测器。

色谱柱

Sunniest C18()

规格：250mm 4.6mm 5.0μm

厂家：

试剂及材料

乙腈（CH3CN）：液相色谱纯。
甲醇（CH3OH）：液相色谱纯。
二氯甲烷（CH2Cl2）：液相色谱纯。
正己烷（C6H14）：液相色谱纯。
硫代硫酸钠（Na2S2O3·5H2O）。
无水硫酸钠（Na2SO4）：在 400℃下烘烤 2h，冷却后，贮于磨口玻璃瓶中密封保存。
氯化钠（NaCl）：在 400℃下烘烤 2h，冷却后，贮于磨口玻璃瓶中密封保存。
水：纯净水

一次性注射器。
针头过滤器：0.45 μm 有机滤膜。
抽滤瓶。
真空泵。
微孔滤膜 0.45 μm。
超声清洗仪。
硅胶柱：1 000 mg/6.0 ml。
采样瓶：1 L 或 2 L 具磨口塞的棕色玻璃细口瓶。
分液漏斗：2 000 ml，玻璃活塞不涂润滑油。
浓缩装置：旋转蒸发仪。
液液萃取净化装置。
一般实验室常用仪器

5.1标准系列配置

5.1.1多环芳烃标准贮备液：质量浓度为 200 mg/L 含十六种多环芳烃的乙腈溶液，包括萘、苊、二氢苊、芴、菲、蒽、荧蒽、芘、?、苯并[a]蒽、苯并[b]荧蒽、苯并[k]荧蒽、苯并[a]芘、茚并[1,2,3-cd]芘、二苯并[a,h]蒽、苯并[ghi]苝。贮备液于4℃下冷藏。

5.1.2多环芳烃标准使用液：取 1.0 mL 多环芳烃标准贮备液于 10 mL 容量瓶中，用乙腈稀释至刻度，该溶液中含多环芳烃 20.0 mg/L。在 4℃以下冷藏。

5.1.3 十氟联苯（Decafluorobiphenyl）：纯度：99%，样品萃取前加入，用于跟踪样品前处理的回收率。

5.1.4 十氟联苯标准贮备液：称取十氟联苯（5.1.3）0.025g，准确到1mg，于25ml容量瓶中，用乙腈溶解并稀释至刻度，该溶液中含十氟联苯1000μg/ml。在4℃以下冷藏。

5.1.5 十氟联苯标准使用溶液：取1.0ml十氟联苯标准贮备溶液（5.1.4）于25 ml容量瓶中，用乙腈稀释至刻度，该溶液中含十氟联苯40μg/ml。在4℃以下冷藏。

5.1.6标准系列：取一定量多环芳烃标准使用液（5.1.2）和十氟联苯标准使用液（5.1.5）于乙腈中，制备至少5个浓度点的标准系列，多环芳烃质量浓度分别为0.1、0.5、1.0、5.0、10.0μg/ml，贮存在棕色小瓶中，于冷暗处存放。

5.2 样品制备

5.2.1 样品的采集：样品必须采集在预先洗净烘干的采样瓶中，采样前不能用水样预洗采样瓶，以防止样品的沾染或吸附。采样瓶要完全注满，不留气泡。若水中有残余氯存在，要在每升水中加入 80 mg 硫代硫酸钠除氯。
5.2.2 样品的保存：样品采集后应避光于 4℃以下冷藏，在 7 d 内萃取，萃取后的样品应避光于 4℃以下。
5.2.3 萃取：摇匀水样，量取 1 000 ml 水样（萃取所用水样体积根据水质情况可适当增减），倒入2000 ml 的分液漏斗中，加入 30 g 氯化钠，加入 100 μl 十氟联苯标准使用溶液（5.1.5）,再加入 50 ml 正己烷，振摇 5 min，静置5min分层，再通过轻微的振摇使富集在分液漏斗内壁的正己烷液滴上浮，分别收集下层水样与有机相，收集的有机相放入 250 ml 具塞锥形接收瓶中，用有机相充分润洗分液漏斗并入接收瓶中，润洗体积不得少于30ml。再将水样重新倒入分液漏斗中，分别用50ml正己烷重复萃取两遍，合并有机相，往接收瓶加入无水硫酸钠至有流动的无水硫酸钠存在。放置 30 min，脱水干燥。
5.2.4 浓缩：将具塞锥形接收瓶的有机相转移至浓缩瓶中，以不少于20ml的有机相分3次润洗锥形接收瓶并入浓缩瓶中。设置旋转蒸发仪参数温度40℃，转速中等，配合真空泵抽真空。用旋转蒸发仪浓缩至 0.5～1.0 ml，加入 3 ml 乙腈，再浓缩至 1.0 ml 以下，最后准确定容到 1.0 ml 容量瓶中，过0.45 μm有机滤膜，待测。

方法验证结论：16种多环芳烃的精密度、线性相关系数、检出限、回收率结果及十氟联苯回收率汇总如下：

化合物	保留时间RSD（%）	峰面积 RSD（%）	标准曲线线性相关系数	检出限（ug/L）	加标回收率范围（%）
萘	0.026	0.246	0.99937	0.0014	67.02~75.51
苊	0.031	0.280	0.99961	0.0006	75.58~80.21
芴	0.035	0.194	0.99963	0.0020	75.04~95.79
二氢苊	0.032	0.265	0.99960	0.0016	80.4~82.01
菲	0.038	0.249	0.99961	0.0010	89.52~92.69
蒽	0.042	0.303	0.99912	0.0010	78.76~81.1
荧蒽	0.044	0.264	0.99967	0.0020	89.52~94.43
芘	0.045	0.228	0.99964	0.0028	94.13~94.72
屈	0.045	0.211	0.99960	0.0020	94.45~101.95
苯并[a]蒽	0.043	0.188	0.99971	0.0028	88.92~104.92
苯并[b]荧蒽	0.026	0.285	0.99969	0.0016	82.36~94.86
苯并[k]荧蒽	0.023	0.294	0.99967	0.0010	76.51~94.71
苯并[a]芘	0.020	0.338	0.99967	0.0012	86.27~93.69
二苯并[a,h]蒽	0.019	0.285	0.99959	0.0012	95.25~98.48
苯并[ghi]芘	0.020	0.298	0.99970	0.0012	91.38~100.35
茚并[1,2,3-cd]芘	0.021	0.330	0.99969	0.0014	98.42~106.63
十氟联苯	-	-	-	-	51.61~59.00
